Зачем нужен дифференциальный автоматический выключатель? В чем отличие от обычного автоматического выключателя?

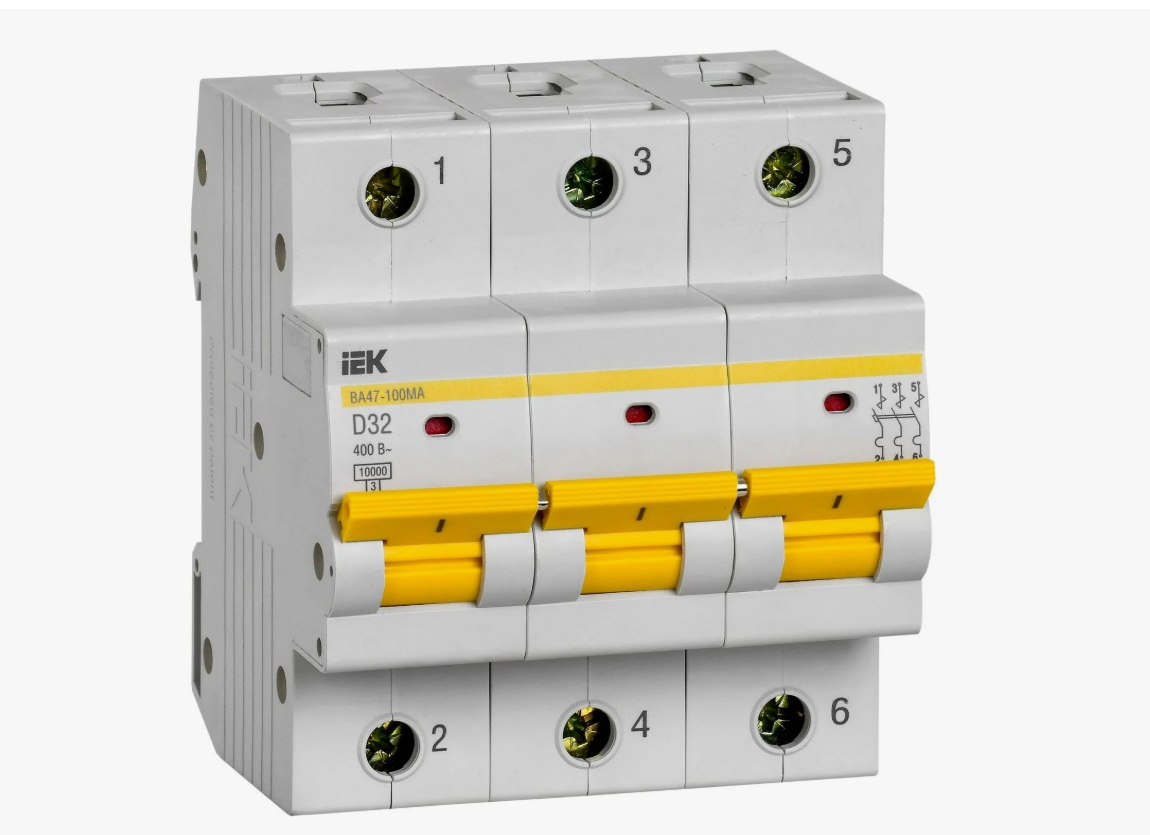

Обычный автоматический выключатель (автомат)
Это базовое устройство защиты электрической цепи. Его главная и единственная задача — предотвратить возгорание проводки и выход из строя оборудования при возникновении сверхтоков.
Автомат срабатывает в двух случаях:
- При перегрузке: когда вы включаете слишком много мощных приборов од
новременно, и ток превышает допустимое значение для кабеля.
- При коротком замыкании: когда фазный и нулевой провода соприкасаются напрямую, вызывая мгновенный скачок тока до тысяч ампер.
Важная особенность: обычный автомат совершенно не реагирует на утечку тока. Если человек коснется оголенного провода под напряжением или внутри стиральной машины нарушится изоляция и фаза попадет на корпус, автомат будет продолжать работать как ни в чем не бывало, так как физически потребляемый ток может не измениться. Это смертельно опасно.

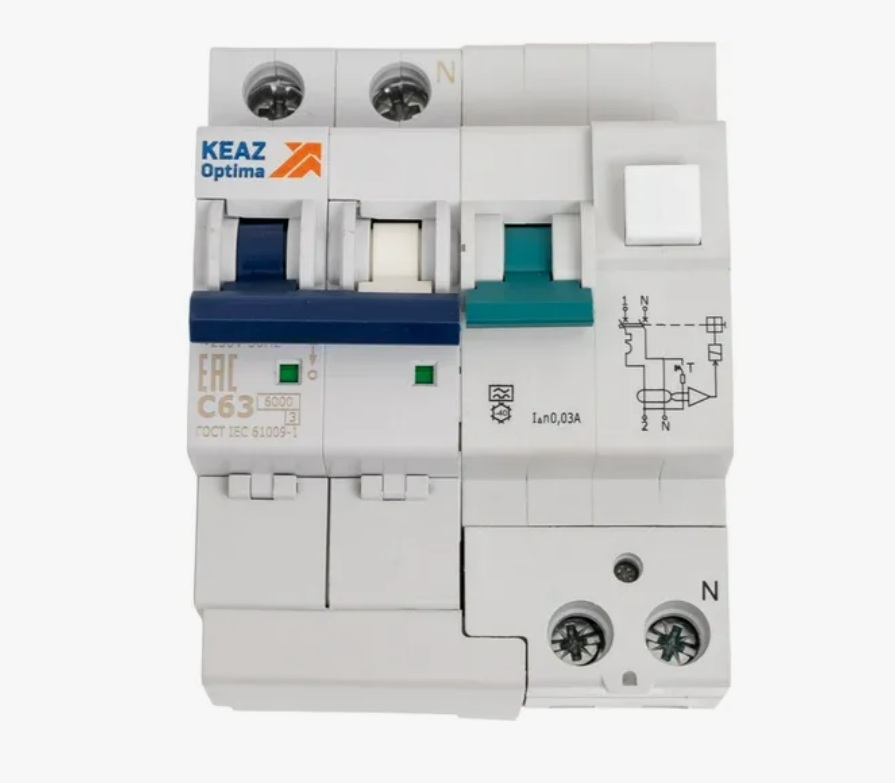

Дифференциальный автомат (дифавтомат)
Это комбинированное устройство «два в одном». В его едином корпусе объединены функции обычного автоматического выключателя и устройства защитного отключения (УЗО).
Помимо защиты от сверхтоков (перегрузки и короткого замыкания), дифавтомат выполняет самую важную функцию — защиту человека от поражения электрическим током. Он непрерывно сравнивает величину тока, ушедшего к прибору по фазному проводу, с током, вернувшимся по нулевому.
- Если значения совпадают, значит, цепь цела.
- Если часть тока «утекла» мимо (например, через тело человека в землю или на заземленный корпус прибора), дифавтомат мгновенно разрывает цепь (обычно за 0,02–0,3 секунды).

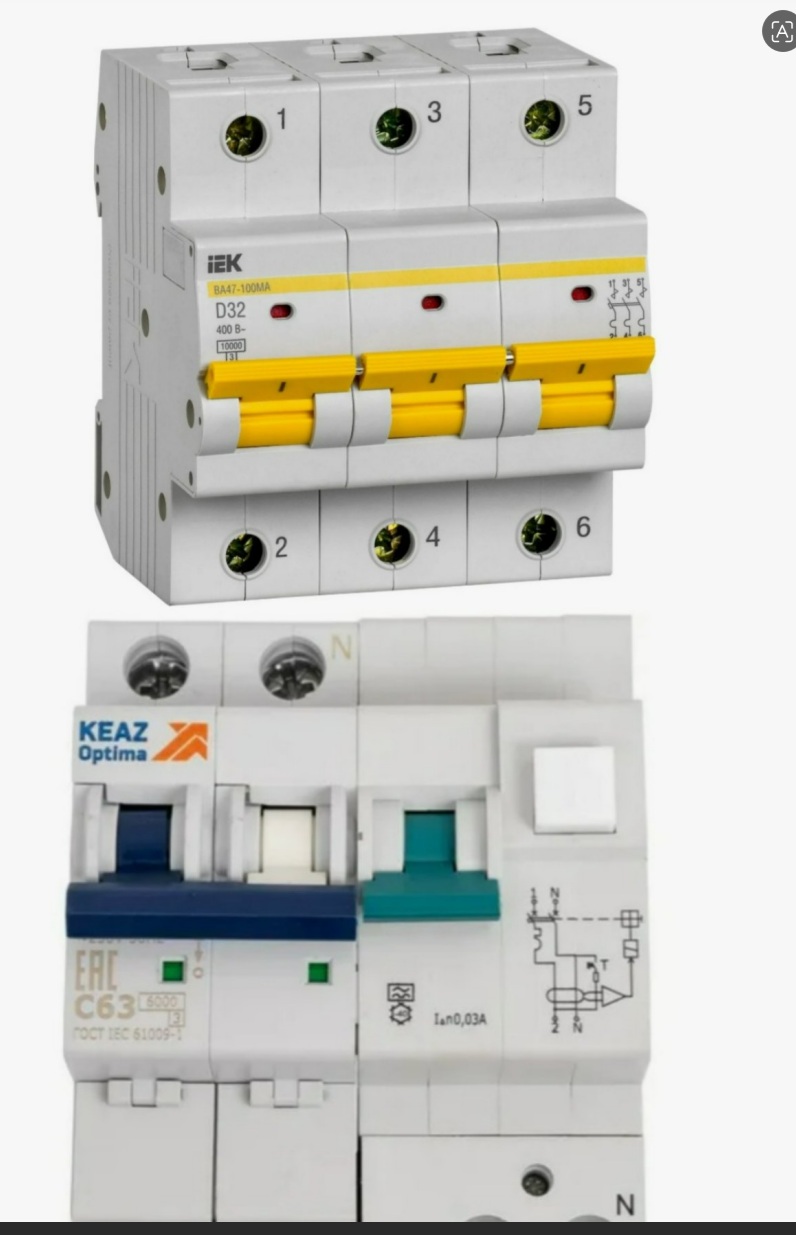

Ключевые отличия между устройствами
| Характеристика | Обычный автомат | Дифавтомат (АВДТ) |
|---|---|---|
| От чего защищает | Только от перегрузки и короткого замыкания (спасает кабель и технику). | От перегрузки, короткого замыкания И от утечки тока (спасает жизнь людей). |
| Реакция на прикосновение к фазе | Не сработает (если нет сильного роста тока). | Мгновенно отключит питание. |
| Маркировка на корпусе | Номинал только в амперах (например, С16, B25). Перед цифрой стоит буква время-токовой характеристики (B, C, D). | Указан номинал в амперах и ток утечки в миллиамперах (например, C16 30мА). На схеме корпуса всегда виден символ дифференциального трансформатора (овал из пунктиров). |
| Занимаемое место в щитке | Занимает один модуль (около 17,5 мм в ширину). | Зависит от модели: занимает два модуля (стандартно) или один (компактные серии). |
| Диагностика причины аварии | Всегда понятно: если выбило — это короткое замыкание или перегрузка. | Сложнее определить причину без встроенной индикации (специального флажка или окошка, показывающего тип утечки). |
| Стоимость | Значительно дешевле. | Дороже, так как содержит две разные системы защиты. |
Что выбрать для установки?
На практике выбор обычно сводится к трем вариантам компоновки электрощита:

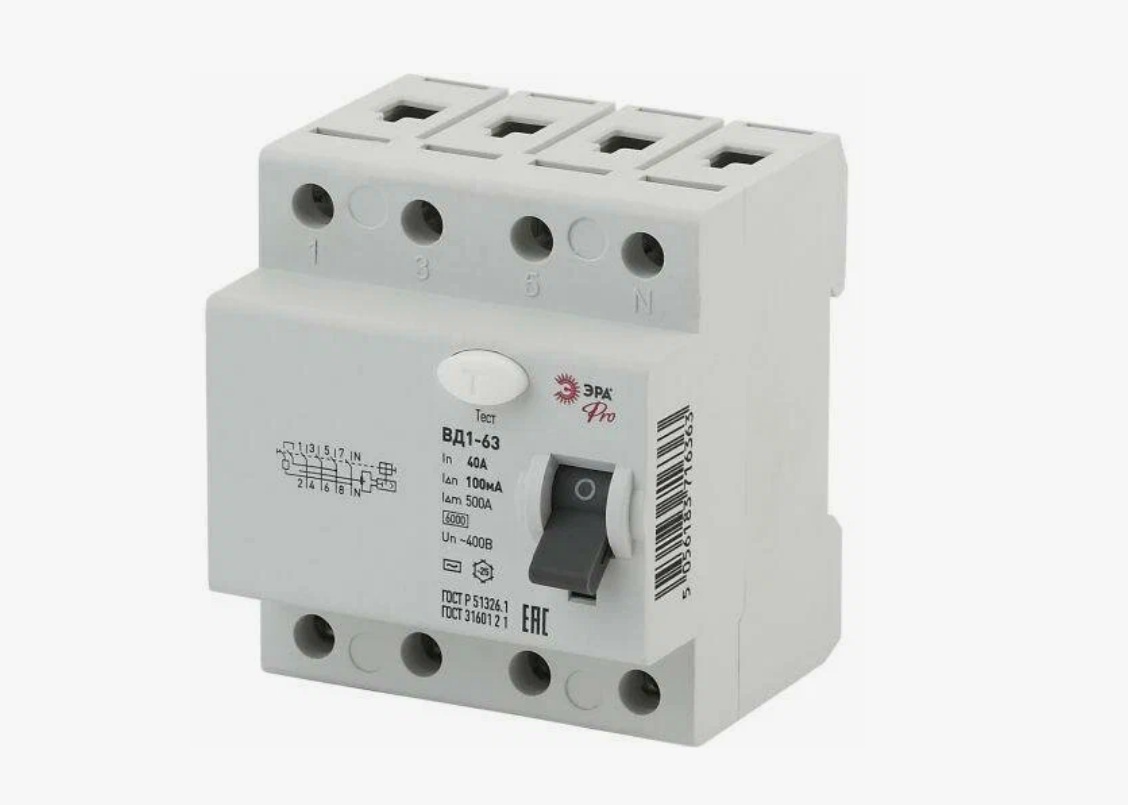

- Пара УЗО + группа обычных автоматов. Считается самым надежным и удобным для ремонта вариантом. Если произойдет утечка тока, выключится только одна ветка розеток, а свет в квартире останется. К тому же сразу понятно, что причина отключения — именно утечка. Однако такая связка занимает больше всего места в щитке.
- Дифавтоматы на каждую линию. Это максимально компактное решение, идеальное для небольших квартирных щитков. Каждая линия защищена индивидуально. Главный минус — высокая стоимость и сложность диагностики (при поломке нужно менять все устройство целиком).
- Гибридная схема. Вводной автомат + противопожарное УЗО (на 100 или 300 мА) + дифавтоматы на «влажные» зоны (ванная, стиральная машина, посудомойка) и обычные автоматы на розетки комнат и освещение. Это наиболее сбалансированный подход, обеспечивающий максимальную безопасность там, где есть риск контакта с водой, и экономящий бюджет на менее опасных линиях.
