Чем трансформатор напряжения отличается от трансформатора тока?

Трансформаторы напряжения и трансформаторы тока отличаются принципом работы, назначением и областью применения.

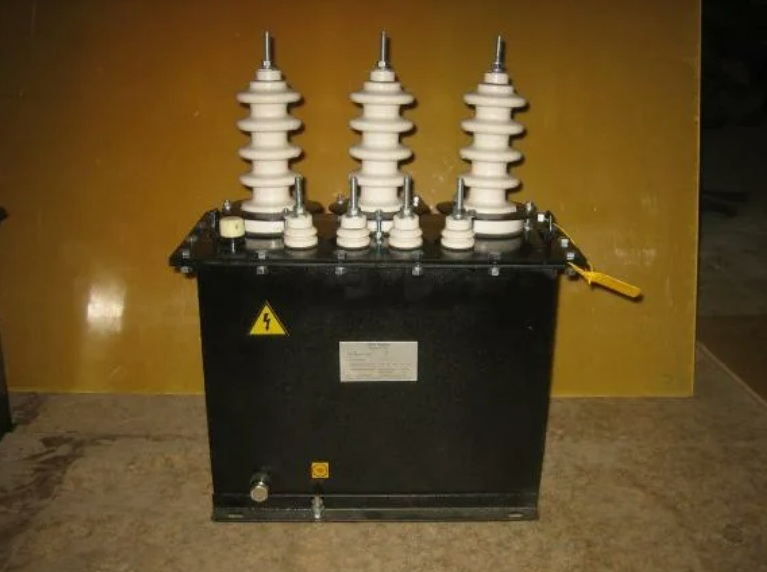

Трансформатор напряжения

Назначение: предназначен для преобразования высокого переменного напряжения в низкое напряжение.

Принцип работы: работает на основе закона электромагнитной индукции Фарадея. Первичная обмотка подключается к источнику высокого напряжения, вторичная обмотка обеспечивает пониженное напряжение, необходимое для питания измерительных приборов, реле защиты и автоматики.

Область применения: используется в системах измерения и контроля напряжения, релейной защите, автоматике и телеметрии электрических сетей.

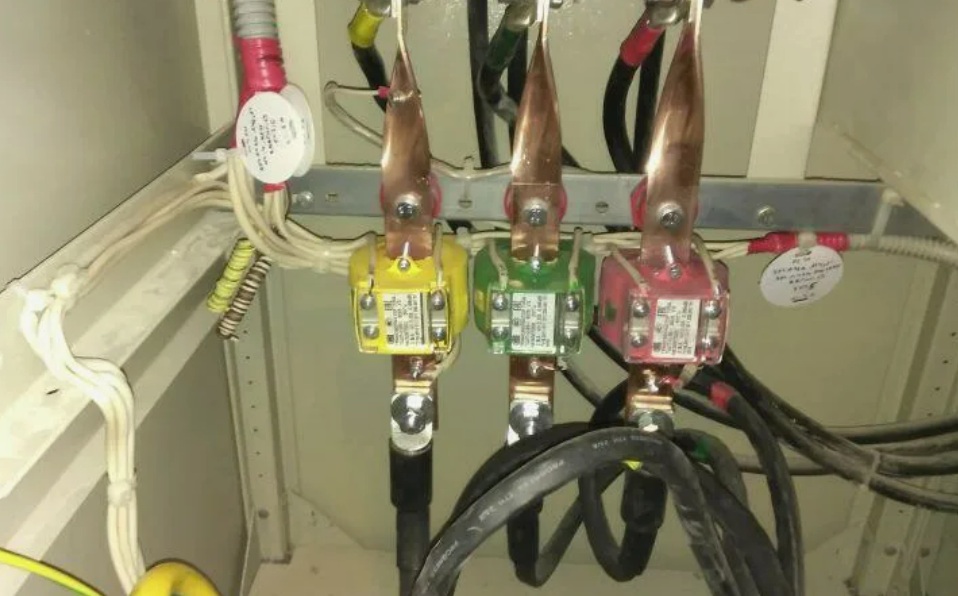

Трансформатор тока

Назначение: предназначен для преобразования больших токов в меньшие значения, удобные для измерений и контроля.

Принцип работы: первичная обмотка состоит всего из одного витка провода, пропускаемого через сердечник трансформатора, а вторичная имеет большое количество витков тонкой проволоки. Таким образом, большой ток в первичной цепи преобразуется в малый ток во вторичной цепи.

Область применения: применяется в измерительной технике, устройствах учета электроэнергии, схемах релейной защиты и автоматического управления электрическими сетями.

Таким образом, основное различие заключается в назначении и способе передачи энергии: трансформатор напряжения снижает высокое напряжение, а трансформатор тока уменьшает большие токи до удобных значений для измерения и контроля.
